华为P30 Pro深度拆解图曝光 一探主板核心，见证科技与工艺的交融

华为P30 Pro的内部拆解图在网络上曝光，引发了科技爱好者和行业观察者的广泛关注。作为2019年旗舰机型，P30 Pro以其强大的影像系统和卓越的性能赢得了市场口碑。此次曝光的拆解图，特别是其主板部分的细节，为我们提供了一个难得的机会，得以一窥这部“影像王者”内部的精密设计与复杂集成。

一、 精密的“大脑”：主板概览

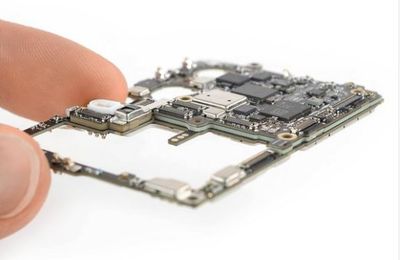

从曝光的图片来看，华为P30 Pro的主板采用了紧凑的堆叠式设计，以在有限的空间内容纳海量的元器件。主板呈不规则的“L”形，巧妙地避开了后置摄像模组、电池和屏幕等大型部件，展现了极高的空间利用率。其表面覆盖有大量的屏蔽罩，用以防止电磁干扰，确保各个芯片的稳定运行。主板的集成度极高，几乎看不到传统的排线连接，取而代之的是更稳定、更节省空间的板对板连接器。

二、 核心部件解析
1. 麒麟980 SoC： 这是整部手机的核心与大脑。作为华为当时顶级的自研芯片，它采用7纳米制程工艺，集成了CPU、GPU、NPU（神经网络处理单元）和基带。拆解图中，它通常与内存芯片（LPDDR4X）通过PoP（层叠封装）技术封装在一起，进一步节省了主板面积，提升了数据交换效率。
2. 存储芯片： 闪存芯片（UFS）也集成在主板上，其性能和容量直接决定了应用的加载速度和数据存取能力。
3. 电源管理模块： 围绕在SoC周围的是复杂的电源管理芯片（PMIC），它们如同心脏的起搏器，负责为CPU、内存、摄像头模组等不同部件提供精确、稳定且高效的电压和电流，是续航与性能平衡的关键。
4. 射频与通信模块： 主板集成了支持全球多频段的复杂射频前端模块，包括功率放大器、滤波器、开关等，这是P30 Pro实现强劲通信能力的基石。Wi-Fi/蓝牙、GPS等芯片也集成于此。
5. 音频编解码器： 独立的音频芯片负责高品质的音频输入与输出处理。

三、 工艺与散热的匠心
主板上的元器件焊接工艺精湛，焊点饱满均匀。为了应对高性能芯片产生的热量，华为在主板关键发热区域（尤其是SoC位置）设计了精密的散热系统。从拆解图可以看到，主板背部往往通过大量的导热硅脂或石墨烯散热膜与中框金属骨架紧密接触，将热量快速传导至整个机身进行散发，保障了手机在长时间高负荷运行下的稳定性。

四、 集成与模块化的平衡
P30 Pro的主板设计体现了高度集成与模块化的平衡。虽然SoC、内存等核心部件高度集成，但一些外围部件，如后置摄像头模组、屏幕、指纹识别模块、无线充电线圈等，则通过精密的接口与主板连接。这种设计既保证了核心性能的极致与稳定，也便于生产组装和后期维修时对特定部件的更换。

****
透过华为P30 Pro主板的深度拆解图，我们看到的不仅是一块布满元器件的电路板，更是华为在芯片设计、半导体集成、电路布局、散热管理和结构工程等领域深厚技术积累的集中体现。它如同一座微缩的“科技城市”，每一处设计都彰显着对性能、效率与可靠性的不懈追求。尽管P30 Pro已非当下最新机型，但其主板所呈现的设计哲学与工艺水准，依然是智能手机工业设计中的一个典范，让我们得以近距离感受科技产品内在的精妙与力量。
